Характеристики блока питания:
Напряжение выходное: 0 … 30 В.
Выходной ток: 4А
Блок питания собран по традиционной схеме, немного с необычным включением микросхемы. За счет такого включения удалось получить нижний предел выходного напряжения 30мВ., что на индикаторе отразится как 0В.
Транзистор VT 2 желательно использовать составной. Резистором R 10 регулируется верхний предел выходного напряжения. Узел защиты собран на транзисторах разной структуры и представляют аналог тиристора. Резистором R 1 регулируют порог защиты по току. В некоторых случаях подбирается резистор R 4.
Резистор R 4 – 5 ватт на 0,22 ома. Узел защиты работает как на КЗ, так и на перегрузку по току. Резистор R 8 используется с зависимостью А.
Трансформатор силовой, мощностью от 100 Вт и выше, с напряжением на вторичной обмотке не ниже 27 В и рассчитанной на ток 5-6 А.
Печатная плата 90 х 62 мм.
Аналогов микросхемы LM 723 нет.

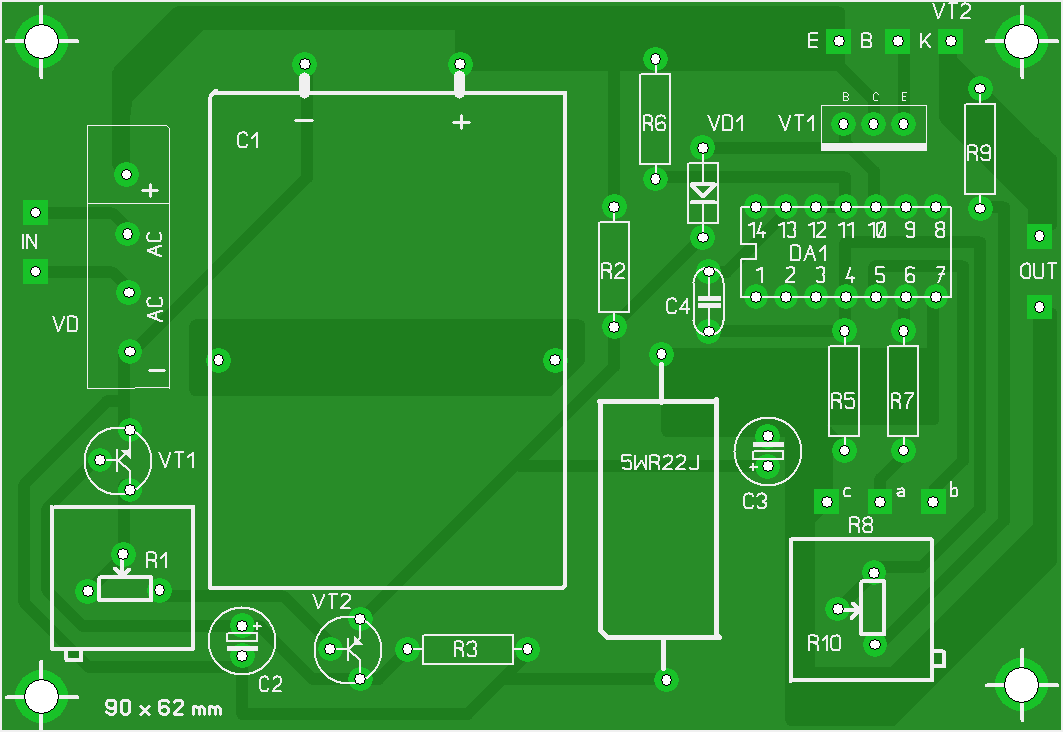

Схема пасположения элементов для блока питания
Печатная плата блока питания
Автор: А.Патрин г.Кирсанов Тамбовской обл.
[email protected]
Добавил: Павел (Admin)
Автор: А.Патрин г.Кирсанов Тамбовской обл.
